Ce matériau très robuste peut être utilisé dans tous les secteur industriels (industrie alimentaire, secteur médical (instruments chirurgicaux), Energie, Automobile.

Grâce à une résistance à la corrosion élevée, l'acier inoxydable 316L est également adapté pour l'industrie nautique (components maritimes) et la coutellerie.

Reconnu pour ses excellentes propriétés mécaniques à des températures extrêmes, l'impression 3D en Acier Inoxydable AIsi 316L permet de fabriquer des pièces prêtes à être usinées, des prototypes et de l'outillage durable.

L'état de surface brut des pièces imprimées est légèrement rugueux (Ra d´environ 0.7 µm), nous proposons différentes finitions comme le polissage basique ou le polissage miroir.

Télecharger la fiche technique de l´acier inoxydable 316L

Exemple de domaines d’application de l´acier Inoxydable 316L:

Outils de production entièrement fonctionnels
Outillage et pièces résistantes à la corrosion
Moules d'injection, moulage et inserts
Boîtiers rigides et parties pour machines alimentaires
Composants maritimes

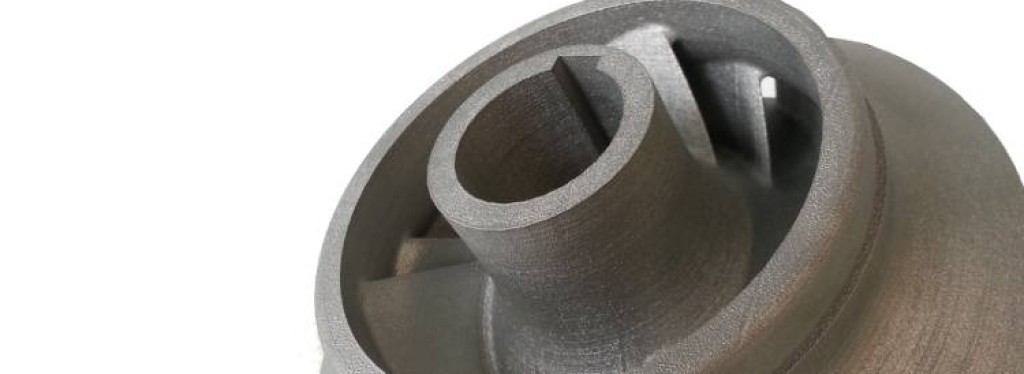

Impression 3D prototype Acier Inoxydable 316L

Propriétés de l´Acier Inoxydable 316L

	Valeurs
Densité	7.99 g/cm³
Conductivité thermique	16.2 W/mK
Niveau de fusion	1 371 °C to 1 399 °C
Coefficient d’expansion thermique	16 10-6 K-1 (entre 0 °C to 100 °C.)

Propriétés mécaniques des composants fabriqués en Acier Inoxydable 316L

	Conditions Méthodes	Valeurs
Force de tension (UTS)	Test ASTM E8	Horizontal 676 MPa ±2 MPa Vertical 624 MPa ±17 MPa
Élasticité	Test ASTM E8	Horizontal 547 MPa ±3 MPa Vertical 494 MPa ±14 MPa
Allongement à la rupture	Test ASTM E8	Horizontal 43% ±2% Vertical 35% ±8%
Module d’élasticité	Test ASTM E8	Horizontal 197 GPa ±4 GPa Vertical 190 GPa ±10 GPa
Dureté (Vickers)	ASTM E384-11	Horizontal 198 HV0.5 ±8 HV0.5 Vertical 208 HV0.5 ±6 HV0.5
Rugosité de surface (Ra)	JIS B 0601-2001 (ISO 97)	Horizontal 4 μm to 6 µm Vertical 4 µm to 6 µm

Télécharger la fiche technique Acier Inoxydable 316L
